W-LAN, 2.4/5.8 ГГц АНТЕНА
Призначення та сфера застосування
Антена розроблена для невеликих РСВ і зовнішніх W-LAN, а також Blue-Tooth антени, призначені для одного
або двох частотних діапазонів 2,4 / 5,8 ГГц. Широка смуга частот, висока лінійність і посилення цих антен
забезпечують надійну та якісну зв`язок в бездротових комп`ютерних мережах.
|
1 |
Смуга робочих частот |
2.3-2.6 ГГц / 4.8-6 ГГц |
|
2 |
Коефіцієнт стоячої хвилі по напрузі |
не більше 1.4:1 |
|
3 |
Поляризація |
вертикальна |
|
4 |
Вхідний опір |
50 Ом |
|
5 |
Максимальна випромінювана потужність |
10 Ват |
|
6 |
Габаритні розміри |
10Х10Х2.5 мм |
Металева штампована антена
Вертикальний або горизонтальний монтаж.
Є експериментальний зразок, що пройшов випробування.
|

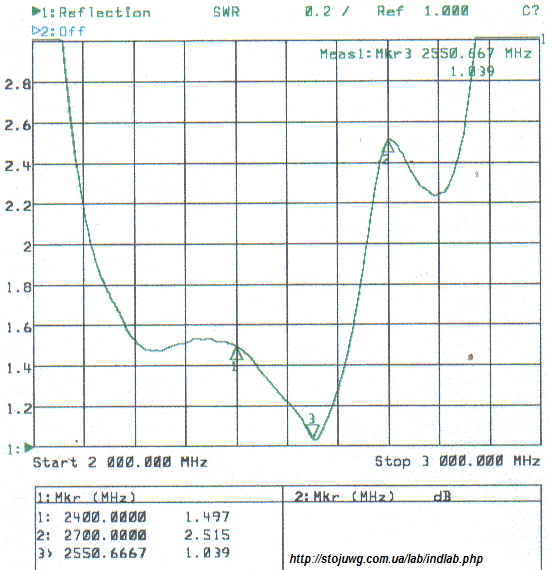

VSWR в смузі частот 2.2 – 2.6 ГГц
|

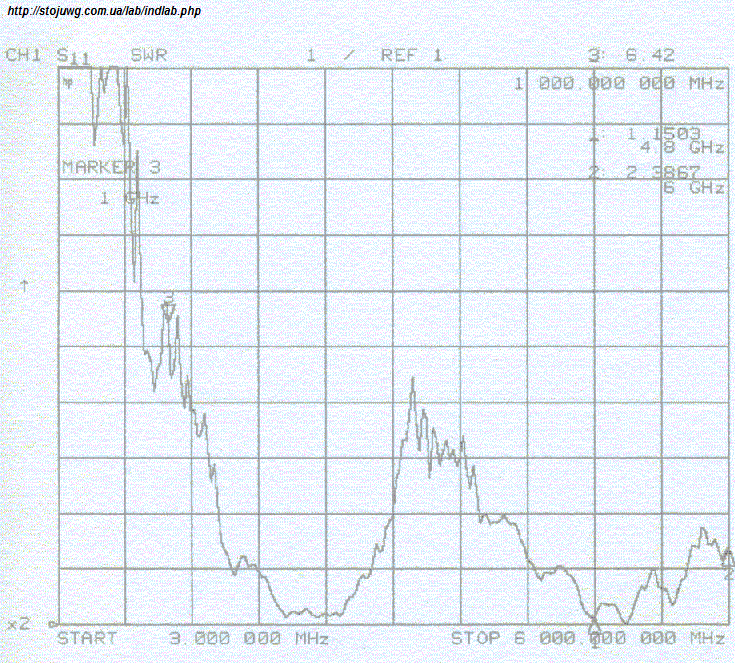

VSWR в смузі частот 4.6 – 5.8 ГГц
|

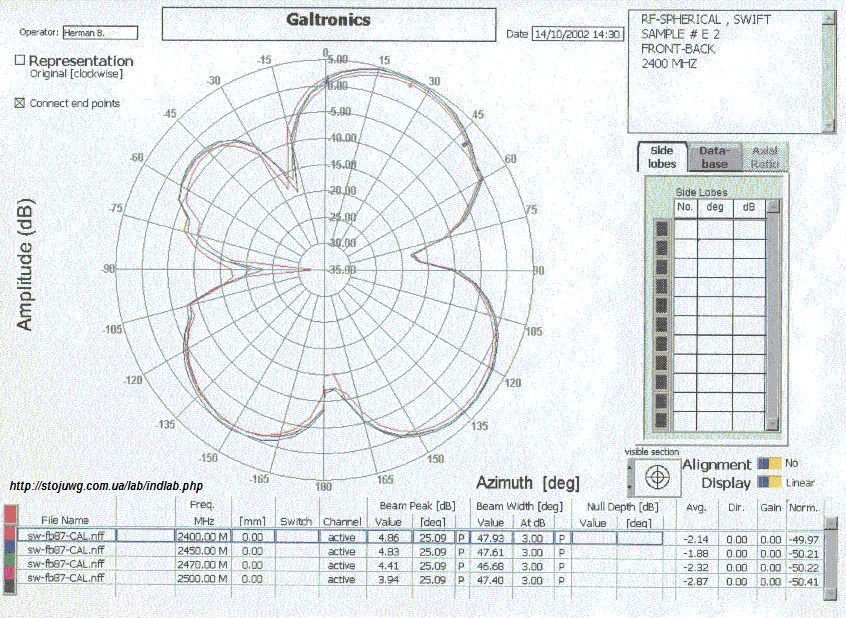

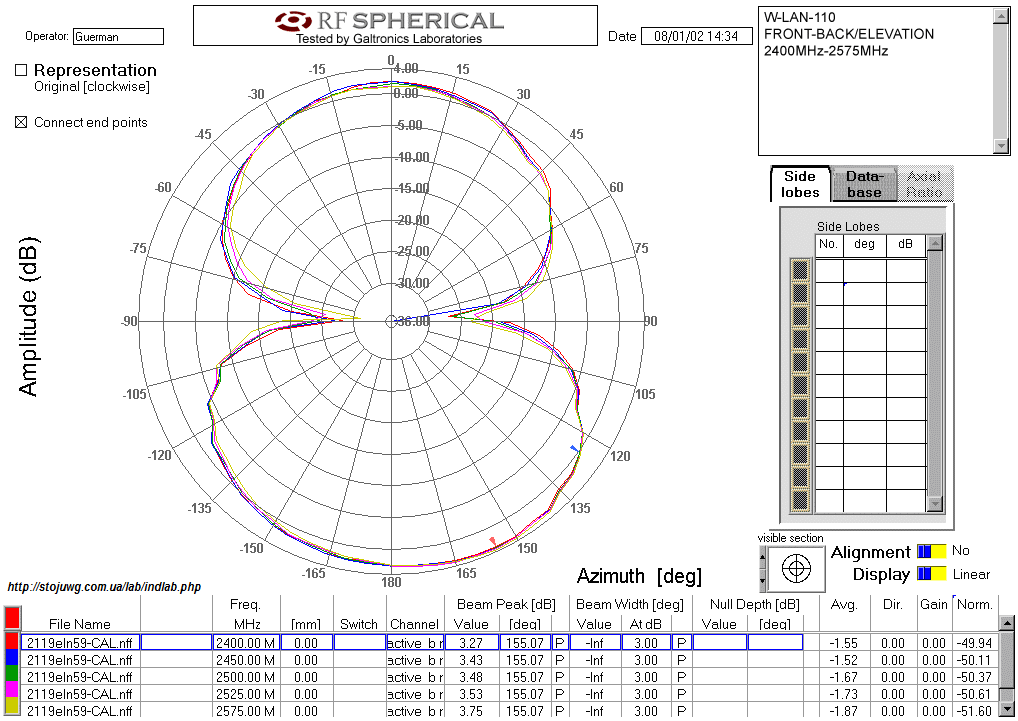

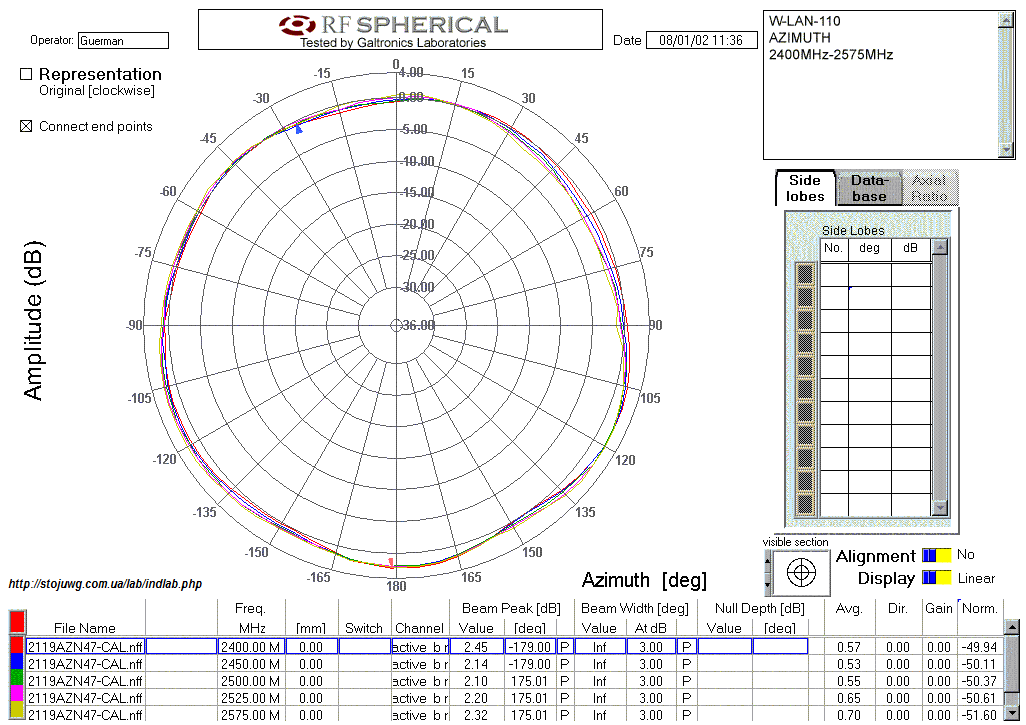

Результати проведення випробувань.
|
|
|
Ми готові до співпраці з виробниками та інвесторами,
які зацікавлені в промисловому випуску
даних пристроїв. Ми готові поставити експерементальні
зразки для опробації Вами.
За Вашим бажанням ми можемо виготовити індивідуальне замовлення.
